IEC 60309工業插座標準【干貨】

發布時間:2019/1/18 23:47:15 瀏覽次數:7400

IEC60309 工業插座標準

IEC 60309(原IEC 309和CEE 17, 等同于歐標EN 60309)是國際電工委員會(IEC)頒布的“工業用插頭、插座和連接器”的國際標準。該標準允許的******電壓為1000v直流或交流;******電流800a;******頻率是500hz。環境溫度范圍−25°C到40°C

根據所提供的電流和所容納的相位的不同，有不同大小的插頭和插座，插腳的數量也不同。這些配件在露天環境中應用很廣，因為它們包括IP44耐候性。它們有時也用于不需要特殊功能(如高電流額定值或三相設備)的場合，以阻止潛在用戶將家用電器連接到插座上，因為“普通”家用插頭并不能配對。
根據使用電壓范圍和頻率，對電纜連接器和插座進行鍵控和彩色編碼;50 - 60hz交流電源的常見顏色是100-130伏的黃色，200-250伏的藍色，380-480伏的紅色。藍色配件常用于戶外設備的防風雨外插座。在戶外的情況下，藍色配件用于臨時移動電力供應。黃色配件用于為例如英國建筑工地提供110v低壓電源，以減少觸電的風險，這種工業插座在電動工具中也是相當常見。紅色三相版本用于三相便攜式設備。

標準化說明
IEC 60309 - 1
《工業用插頭、插座和連接器》規定了通用功能和安全要求
IEC 60309 - 2
“查證和接觸管附件的尺寸互換性要求”適用于插頭和插座、電纜連接器和帶有標準配置的插針和接觸管的器具連接器。
IEC 60309 - 3
“爆炸性氣體環境中使用的插頭、插座、連接器和器具入口的特殊要求”已于1998年撤銷。
IEC 60309 - 4
“沒有聯鎖開關插座和連接器”適用于獨立的產品,符合IEC 60309 - 1或IEC 60309 - 2要求的連接器插座加一個開關裝置,額定工作電壓不超過1000 V直流或交流和500赫茲,和額定電流不超過800。
IEC 60309 - 5
低壓岸上連接系統(LVSC)插頭、插座、船用連接器和船舶進氣口的尺寸兼容性和互換性要求適用于一種插頭、插座出口、船用連接器和船舶進氣口，用于將船舶連接到IEC/IEEE 80005-3所述的專用岸上供應系統。
標準化最初由CEE(國際設備電氣認可委員會)完成，該委員會于1985年成為IECEE(國際電氣設備認可規則委員會)，現在是IEC的一部分。工業插座在20世紀60年代的CEE 17系列中被標準化，在英國被采用為BS 4343，現在是IEC 60309標準

電流額定值和線規
該標準包括國際(系列I)和北美(系列II)應用的******電流額定值和線規。
系列I******電流額定值(安培)為:16、32、63、125、250、400、630和800，線規規格為mm2。
系列II******電流額定值(以安培)為:20、30、60、100、200、300、350、500和600，指定為AWG線規。

規定尺寸

標準工業插頭插針尺寸表

電流(A)	16			32		63	125
插針數量	2+E	3+E	4+E	2+E, 3+E	4+E	All	All
L/N 插針直徑 (mm)	5			6		8	10
L/N插針長度 (mm)	37			45		67	71
接地腳直徑	7			8		10	12
接地腳長度(mm)	37			45		67	71
針圈直徑 (mm)	17.5	21.5	26.5	25.0	30.3	36.5	42.5

除此之外市面上還有用于三相電機星三角啟動的7針插頭（6個圓形排列，中心1個）。

色標與電壓關系

外殼的顏色表示可用的電源類型。主要區別在于額定工作電壓，如下：

· 20-25 V：紫羅蘭

· 40-50 V：白色

· 100-130V：黃色

· 200-250 V：藍色

· 380-480 V：紅色

· 500-1000 V：黑色

常用顏色有黃色（125 V），藍色（250 V）和紅色（400 V）。黑色版本（500 V）通常可以在船上找到。

除上述內容外：

· 對于高于60 Hz標稱的交流頻率，使用綠色（可能與其他顏色組合使用），例如400 Hz飛機功率，

· 橙色用于125/250 V的II系列電流額定值

· 灰色用于277 V單相交流電源的II系列電流額定值。

接地針方位

除了顏色代碼外，連接器還可以鎖定在12個位置中的一個位置，以確保無法錯接不兼容的使用電壓。不同的電壓和頻率組合的區別在于接地針的位置，如下表所示。接地引腳可以位于十二個位置中的一個位置，由時鐘位置 1h至12h 描述，圍繞所有引腳所在的圓以30°間隔隔開。從插座的開口側的視圖引用各種位置; 6點鐘（6h，180°）位置與主要鍵槽的角度相同，并向下定向。主要鍵槽是插頭護罩上的突出部分，其與插座上的凹口對齊。接地引腳的直徑大于其他引腳，防止錯誤類型的插頭插入插座。

IEC 60309型號（> 50 V），按形狀
地球針位置	引腳配置（P：極點，N：中性，E：接地/地）
地球針位置	P + N + E，2P + E.	3P + E	3P + N + E
30°/ 1h	不標準化，保留用于特殊目的
60°/ 2h	> 50 V 300-500 Hz（綠色）	> 50 V 300-500 Hz（綠色）	> 50 V 300-500 Hz（綠色）
90°/ 3h	50-250 V DC（白色）	380 V 50 Hz（紅色） 440 V 60 Hz（紅色）	220/380 V 50 Hz（紅色） 250/440 V 60 Hz（紅色）
120°/ 4h	100-130 V AC（黃色）	100-130 V AC（黃色）或英國 55/110分相（2P + N + E）	57-75 / 100-130 V AC（黃色）
150°/ 5h	277 V 60 Hz（灰色）	600-690 V AC（黑色）	347-400 / 600-690 V AC（黑色）
180°/ 6h	200-250 V AC（藍色）	380-415 V AC（紅色）	200-240 / 346-415 V AC（紅色）
210°/ 7h	480-500 V AC（黑色）	480-500 V AC（黑色）	277-288 / 480-500 V AC（黑色）
240°/ 8h	> 250 V DC（白色）
270°/ 9h	380-415 V AC（紅色）	200-250 V AC（藍色）	120-144 / 208-250 V AC（藍色）
300°/ 10h		> 50 V，100-300 Hz（綠色）
330°/ 11h		440-460 V 60 Hz（紅色）	250-265 / 440-460 V 60 Hz，（紅色）
360°/ 12h		125/250 V 60 Hz分相（2P + N + E）（橙色）

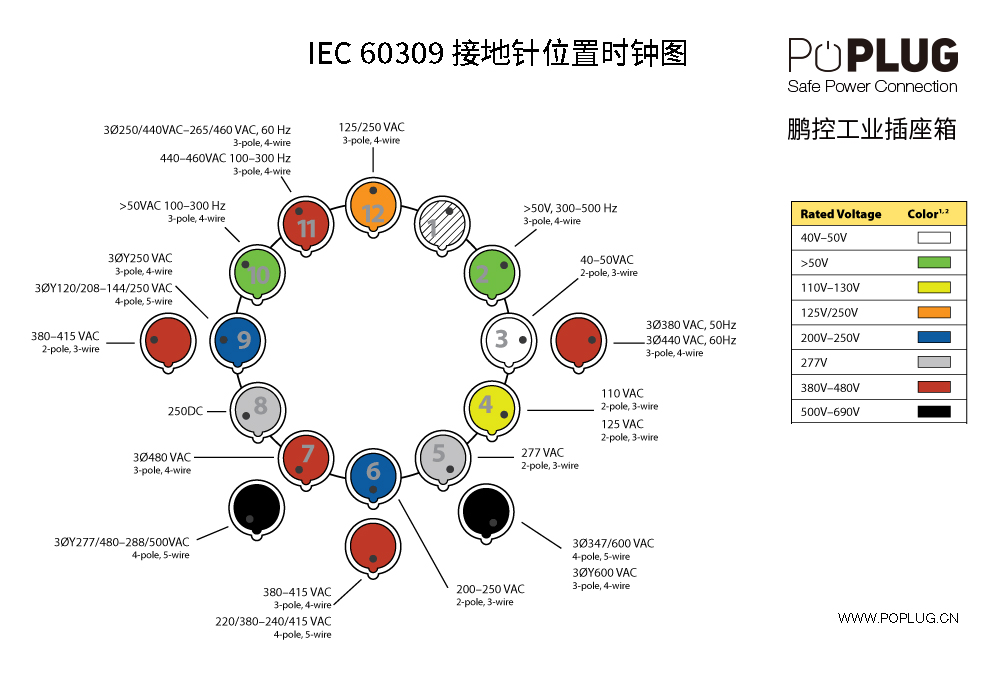

為了方便大家理解，整理如下圖：

工業插座箱請認準鵬控電氣www.daziji.cn，轉載請知會，謝謝~~~
