鵬控塑料配電箱,工業插座箱接線規范有那幾點?發布時間:2019/2/28 21:41:10 瀏覽次數:3242 |
||
鵬控塑料配電箱,工業插座箱9點接線規范鵬控出品配電箱插座箱產品一般接線有如下規范。

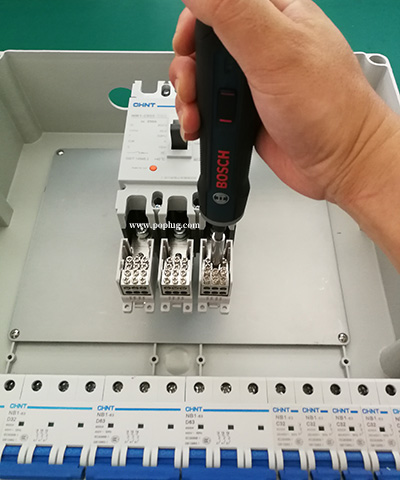

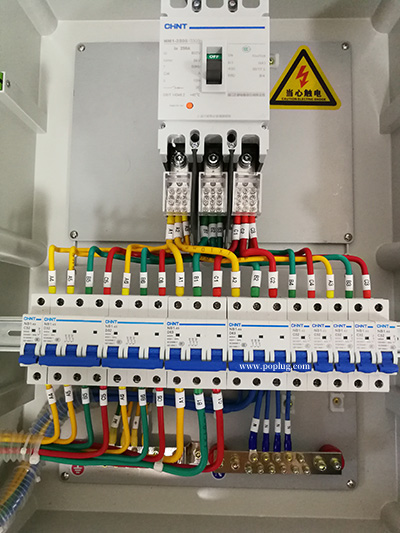

1:將塑料配電箱后板拆出,按照圖紙布局安裝線槽及導軌,橫平豎直,導軌兩頭與線槽縫隙不得大于2MM(線槽內安裝扎線扣)。 2:按照圖紙布局排放元器件并貼上標簽,在接線時和客戶圖紙?jiān)俅螌φ沾_認。 3:壓線時線鼻子必須壓緊。元器件接線時按照螺絲的順時針方向擰緊,擰緊后用手拉一下,檢查是否會脫落。一個接線孔最多只能接2根線。 4:箱體里有弱電線,接線時須強弱電分開走,避免干擾。5:有要求接線編號的圖紙,號碼管字體方向大小必須統一(由左往右看,由下往上看)。 6:電線顏色使用根據圖紙或者客戶要求,如果沒有要求就使用鵬控公司標準 : (380V A黃B綠C紅N藍PE黃綠,220V火線黑色 零線淺藍色,24v+棕色 0v深藍色) 7:保持走線美觀大方安全不干涉,接線完成檢查沒有錯誤后裝入塑料配電箱,接線過門時須留有弧度,并套纏繞管保護。 8:上電前必須先用萬用表檢查線路,確保沒有接錯線后才上電。 9:塑料配電箱接線完畢后及時清理柜內垃圾及雜物。保持工作周圍環境整潔,營造一個安全舒適的工作環境。
|
||
|
