什么是照明配電箱？家用照明配電箱應該如何設計和選擇？

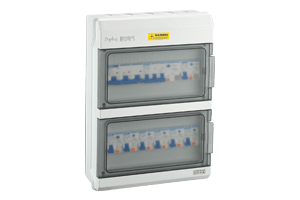

市場上照明配電箱型號繁多無法一一列舉，以鵬控防水照明配電箱為例，這種小型配電箱，有懸掛式和嵌人式兩種， 均由箱體、面板 安裝板、元件安裝架、母排、中性端子排、保護接地端子和數量不等的斷路器組成，根據用戶的不同需要，可以加裝小門，塑殼斷路器采用35mm標準軌道方式，所有的nxb系列漏電保護器和單極斷路器均好拆卸維修更換。 箱體設計美觀，結構合理安裝，拆卸容易便于維修，具有結構新穎、緊湊、性能優越、安裝使用方便， 安全可靠等優點，詳細參數可以參考防水照明配電箱頁面。
那么家用照明配電箱應該如何組成呢？ 理論上斷路器數量越多越好——但是很明顯，這種做法是不切實際的。一方是配電箱的尺寸有限制；另一方面，家庭線路不需要特別精細的保護，沒必要過多地增加成本。所以，家庭支路斷路器數量的確定，就要結合尺寸、成本和安全性——不能太多，也不能太少。這里介紹一個建筑設計院朋友那里拿來的估算方法——支路數量五步走。 第一步：先分照明和插座 先把所有支路分為照明回路和插座回路，接下來我們需要分別確定照明回路數量和插座回路數量。 第二步：照明回路看面積 面積越大的房間，代表著照明功率越大——不要小看照明的功率，現在的裝飾燈帶絲毫不能小看。 一般以使用面積100㎡為一個階段，100㎡以下的，使用一個照明回路；100~200㎡使用兩個照明回路——以此類推。 第三步:插座中找出大功率插座回路又要分出普通插座和大功率插座，每一個大功率插座要單獨使用一個回路——如果配電箱過于龐大，可以讓功率稍小的掛機空調、儲水式電熱水器等，每兩個電器使用一個回路。 第四步：普通插座數房間普通插座回路的數量，要以房間數量為準——先數房間數量，之后進行下一步。 第五步：房間合并比如你家有一個陽臺，一個衛生間，一個廚房，一個餐廳，一個門廳，一個客廳，兩個臥室——在上一步中，你數出來了8個房間。最后一步，對這八個房間進行合并——房間較小的，比如門廳、陽臺、餐廳，就近合并到較大的房間里——比如陽臺與客廳相連，那陽臺和客廳就合并成一個房間。 總結 我們以110平米的小三室戶型舉例。 照明回路1個，大功率插座回路3個（兩個臥室的空調共用1個回路；書房（北面臥室）和衛生間電熱水器共用1個回路；客廳空調柜機單獨使用1個回路），普通插座回路6個（主臥與陽臺公用1個回路；客廳與餐廳、門廳公用1個回路；次臥1個回路；書房1個回路；衛生間1個回路；廚房1個回路），總共需要（至少）1+3+6=10個回路。 下面介紹一下配電箱中的斷路器的選擇 總電源開關。選擇帶漏電保護的nxb-63-C63的漏電開關，出于安全考慮將廚房、客廳、房間、衛生間、電視、照明、插座1、插座2分八路分別控制，便于今后的故障維修檢查方便。這八個單極斷路器選擇型號為nxb-32-16~20A均可；沒有特殊要求，一般家庭都足夠用了。 提示；在總漏電開關的輸出側將火線引出至八個單極斷路器的上端(輸入)，導線的截面積大于4mm2的銅線進行連接即可。 |
||
|
