低壓配電箱分類發布時間:2019/3/11 22:03:52 瀏覽次數:1788 |
||

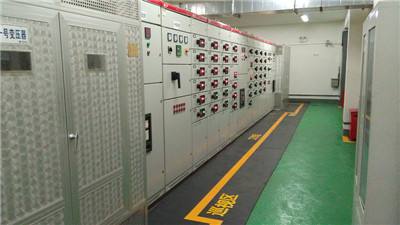

低壓配電箱分類1)一級配電設備,電網到用電單位的第一站,統稱為動力配電中心。它們集中安裝在企業的變電站,把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器,故電氣參數要求較高,輸出電路容量也較大。
2)二級配電設備,是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合;電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

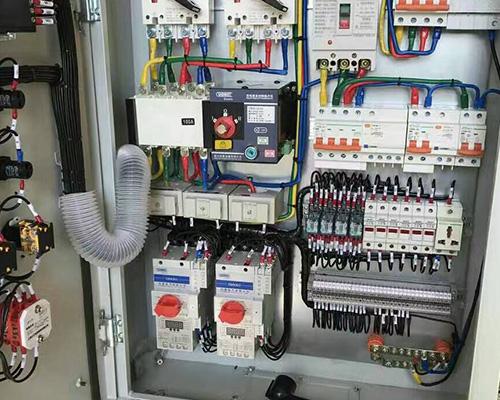

3)末級配電設備總稱為照明動力配電箱。它們遠離供電中心,是分散的小容量配電設備.各類工業插座箱小型照明配電箱就屬于這個層級的配電設備。可以參考鵬控出品的配電箱系列。 ![]() ![]() ![]() 在這里普及下建筑施工現場的低壓配電方式; 臨時用電就是在某個地方施工需要用電,一級配電箱就是從變壓器引入三相電源,地線,零線。二級配電箱;就是從一級配電箱電源線至臨時用電,三級配電箱;就是電器設備自身的控制柜。 這是臨時用電的方式,其中對于低壓配電中設備的選取與常用配電不盡相同。我們做個假設:有一個新建的小區引進一條10kV進線,建了一個配電室,從變壓器低壓端出線0.4kV到配電柜(一級配電柜),再引出線到每棟樓的配電箱(二級配電箱),再出線到每個單元樓的配電柜(三級配電),最終入戶。一般一級配電不允許直接帶用電設備,二級配電后面會帶動力設備,因為它是三相電,三級配電就是市電了(220V)。至于里面的設備有一定的差異:一級配電柜里面一般有隔離刀閘、斷路器、漏電保護器等,二級里面是一個大的三相斷路器、三級是單相的斷路器。當然這是舉例子,要根據不同的用電負荷來選設備。
配電系統供電可靠性是電力系統可靠性的一個重要組成部分,也是最為關鍵和直接的部分。配電網在電力系統和用戶之間的地位,決定了配電網應該得到應有的重視,隨著近幾年來電網改造與建設步伐的加快,配電網絡也有了較大的發展,但還存在沒有得到合理的規劃,配電線路長,節點多,結構復雜;設備陳舊,供電可靠性和轉換率不高等問題。 鵬控專業生產不銹鋼配電箱,塑殼類檢修電源箱,更多產品資訊請訪問鵬控官方網站,www.daziji.cn
更多常見問題 什么是照明配電箱?家用照明配電箱應該如何設計和選擇? 鵬控塑料配電箱,工業插座箱接線規范有那幾點? |
||
|
