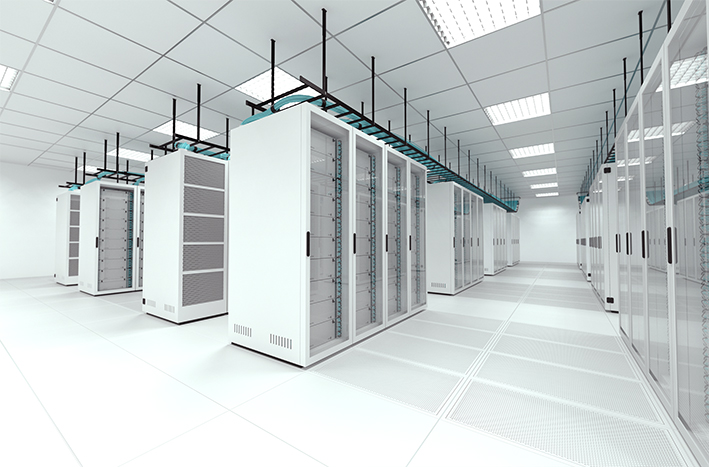

數據中心對任何企業都至關重要，必須全天候運營。這些中心使用的工業插座，插頭和連接器必須具有相同的可靠性，因為它們每天為機架系統PDU，服務器，UPS和數據存儲設備等設備提供電力。再此基礎上，供電系統的選擇是否合理也非常重要。

根據《電子信息系統機房設計規范》（GB 50174-2008）規范“第6.1.9條 電子計算機機房低壓配電系統應采用頻率50Hz、電壓220/380V TN-S或TN-C-S系統。”

那么什么是TN網絡的類型

在TN接地系統中，發電機或變壓器中的一個點與地線連接，通常是三相系統中的星點。電氣設備的主體通過變壓器上的接地連接與地連接。這種安排是住宅和工業電氣系統的現行標準。

連接消費者電氣設備外露金屬部件的導體稱為保護接地（PE）。連接到三相系統中的星點的導體，或者在單相系統中承載返回電流的導體稱為零線（N）。TN系統的三種變體是有區別的：

TN-S

PE和N是單獨的導體，僅在電源附近連接在一起。

TN-C

組合的PEN導體可以實現PE和N導體的功能。（在通常僅用于配電網絡的230 / 400v系統上）

TN-C-S

該系統的一部分使用組合的PEN導體，其在某一點上分成單獨的PE和N線。組合的PEN導體通常發生在變電站和進入建筑物的入口點之間，并且在服務頭中分離地和中性線。在英國，該系統也稱為保護性多重接地（PME），因為通過最短的實用路線將組合的中性導體導體連接到源頭和每個場所的本地接地棒，在這些位置提供系統接地和設備接地。澳大利亞和新西蘭的類似系統被指定為多個接地中性線（MEN），而在北美則被稱為多中性（MGN）。

TN-S：從變壓器到消耗裝置的單獨的保護接地（PE）和中性（N）導線，它們在建筑物分配點之后的任何位置都沒有連接在一起。	TN-C：將PE和N導體從變壓器到消耗裝置一直組合在一起。	TN-CS接地系統：將變壓器的PEN導線與建筑物分配點相結合，但固定室內布線和柔性電源線中的PE和N導線分開。

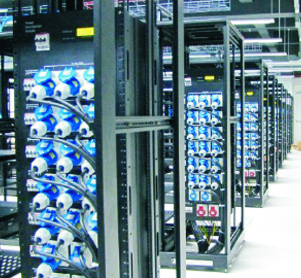

綜合比較 當三相電力變壓器工作接地情況良好、三相負載比較平衡時， TN-C-S 系統在施工用電實踐中效果還是可行的。但是，在三相負載不平衡、建筑施工工地有專用的電力變壓器時，必須采用 TN-S 方式供電系統，所以機房數據中心建設一般采用采用TN-S供電方式。所以選用的連接工業插座一般為5芯插座，鵬控電氣出牌的poplug系列工業插座箱，在數據機房配電施工選型中有豐富的工程經驗，如有具體案例可來電咨詢。
