機械聯鎖插座（帶互鎖功能的工業插座）的作用和工作原理

機械聯鎖插座（帶互鎖功能的工業插座）的作用和工作原理

1.機械聯鎖插座外觀

一般有明裝和安裝兩種方式，其中以明裝的方式比較常見。電流一般分為16A,32A,63A.插腳數有3P 4P 和5P三種。

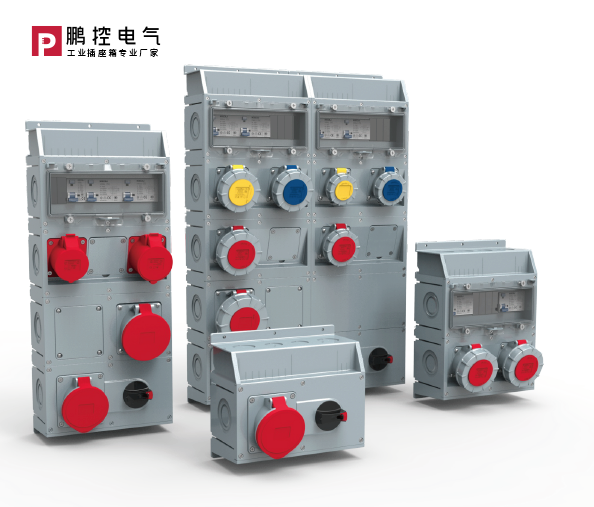

明裝方式

上述兩種都有ip44和ip67兩種防水等級可選。

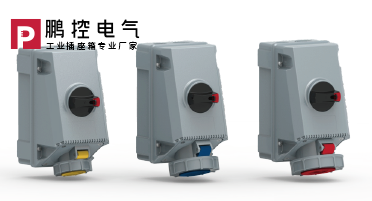

暗裝方式

一般暗裝的方式只支持16A32A兩種小電流規格。

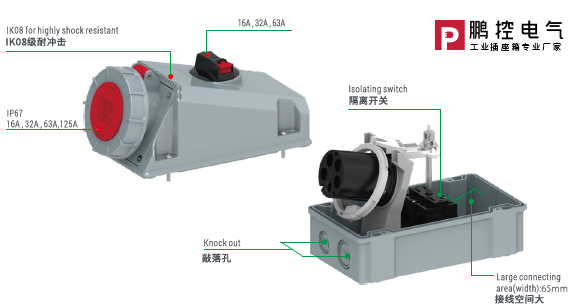

2.內部功能組件介紹

機械連鎖插座，包括殼體、旋鈕開關、插口構件，所述旋鈕開關包括旋鈕、旋鈕開關軸和開關機構，開關機構在殼體內與插口構件相鄰，在旋鈕開關與插口構件之間增設有一聯動鎖定機構，用于在旋轉開關斷開操作后被聯動而撤銷限位，以使插頭針對插口構件能夠插入或者拔出，并且在插頭插入插口構件后將旋轉開關轉動接通電源時，使插頭鎖定在插口構件上。

原理圖

通過上述互鎖部件的設計，限定用戶只有在斷電的情況下才能插拔插頭，解決了帶電插拔大電流插頭產生電火花或者因為瞬間電流過大引起短路等電氣事故。

3.典型使用場景

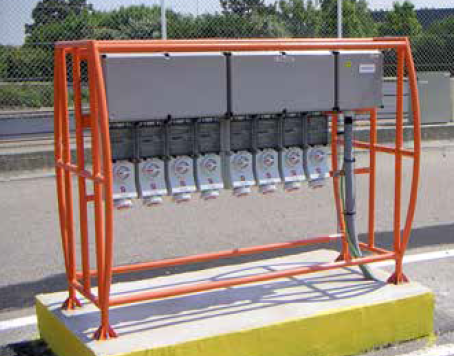

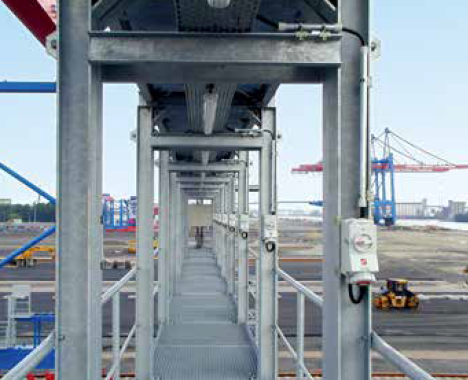

港口集裝箱碼頭，冷藏集裝箱供電專用設備。

除此之外，化工冶金行業也有著廣泛應用。

鵬控出品的聯鎖插座具有良好的插拔受力和良好的接插接觸，保證在使用的過程中起到很好的安全性。聯鎖機構結構可靠，確保通電情況下，插頭不能被用戶誤操作拔出，保障用戶的用電設備的安全。

更多詳細情況可以咨詢鵬控公司網站www.daziji.cn，或者來電咨詢。
